Projektbeschrieb
Ausgangslage
Am 3. September 2014 treffen sich Mitglieder des Verkehrsvereins Schangnau und des LC Langnau zum Augenschein an der Langlaufloipe. Die „Langlaufloipe Bumbach“ bietet vom Schulhaus Bumbach bis Kemmeriboden 10 km gespurte Loipe für Klassisch und Skating. Bis zu 5‘000 Sportlerinnen und Sportler nutzen jährlich das beliebte Angebot.

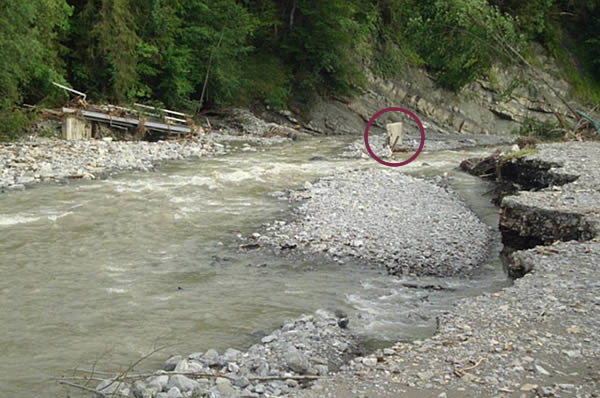

Den grössten Schaden hat die Brücke „Kehrlishof“ erlitten. Die Fundamente und die Stahlträger sind noch vorhanden, wobei die Stahlträger deformiert sind. Das Bachbett hat sich um rund 1/3 verbreitert. Die Fundamente, insbesondere das rechte Brückenwiderlager, stehen neu mitten in der Emme. Auch die übrigen Brücken, Stege und Bewirtschaftungswege der „Langlaufloipe Bumbach“ sind stark beschädigt oder zerstört.
5 – 8 Ruhebänkli sind ebenfalls verschwunden oder vollkommen zerstört und müssen neu erstellt werden.
Die Mitglieder des LC Langnau haben am 18. September 2014 dem Umsetzungsprojekt zugestimmt. Mit diesem Entscheid kann die Projektplanung vorangetrieben werden.
Das Ausmass der Zerstörung und die Projektdimension verunmöglichen es, dass der LC Langnau das Projekt „Unwetter Schangnau; Wiederherstellen Loipenbrücken“ alleine durchführt. Der Vorstand des LC Langnau beschliesst, die Lions Clubs der Zone 24 um personelle und finanzielle Unterstützung anzufragen. Am 13. Oktober 2014 erklären sich alle Lions Clubs der Zone 24 (Burgdorf, Erlinsburg, Herzogenbuchsee, Landshut, Langenthal, Oberes Langetental) bereit, das Projekt als Lions Actitivty finanziell und personell zu unterstützen.
Zielsetzung
Die Langlaufloipe soll für die Saison 2014/2015 zur Verfügung stehen. Die Wiederherstellungsarbeiten sind so zu planen, dass vor dem ersten grossen Schneefall die Brücken, Stege und Bewirtschaftungswege mit einem Raupenfahrzeung von 3.5t und einer Breite von 3.1m befahren werden können. Das Projekt „Unwetter Schangnau; Wiederherstellen Loipenbrücken“ ist ein Activity Projekt der Lions Clubs der Zone 24. Der LC Langnau übernimmt die Gesamtverantwortung, die Gesamtprojektleitung und die Teilprojektleitungen.

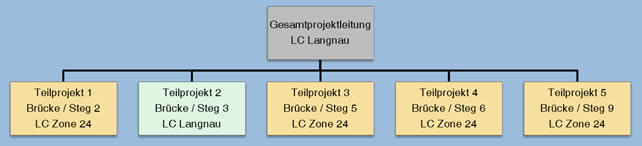

Projektorganisation
Die personelle Besetzung der Projektrollen ist in Kontakte zu sehen.
Projektumfang
Nachfolgend sind die einzelnen Objekte kurz beschreiben.
Die Nummern beziehen sich auf den Lageplan.
Objekt Nr. 2 - Kühlbach |
|
 |
|
 |
|
Objekt Nr. 3 - Kehrlibrücke |
|
 |
|

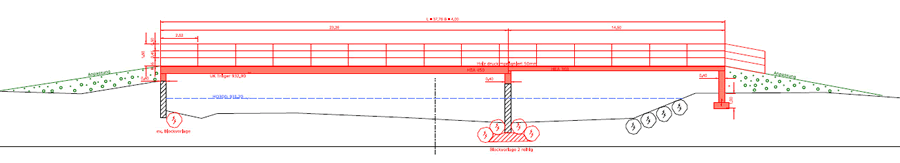

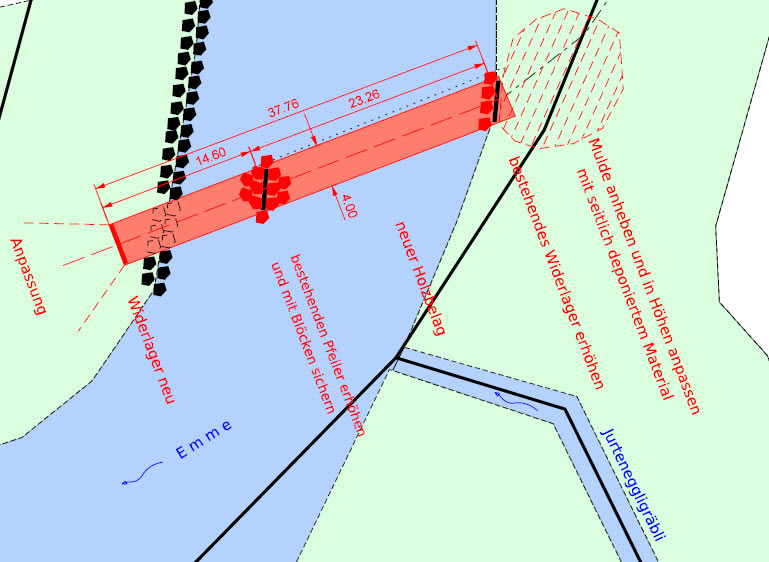

Dieses Objekt stellt die grössten Herausforderungen dar. Die Fundamente und die Stahlträger sind noch vorhanden, wobei die Stahlträger deformiert sind. Das Bachbett hat sich um rund 1/3 verbreitert. Die Fundamente, insbesondere das rechte Brückenwiderlager, stehen neu mitten in der Emme. Die Brücke muss komplett neu gebaut werden. Der Kanton Bern hat nach dem Unwetter ein neues Abflussprofil für die Kehrlibrücke erstellt. Das Freibord bei Hochwasser liegt neu bei 1.6m. Dies bedingt, dass die Fundamente um 0.6m erhöht werden. Die Pläne und Berechnungen der „alten“ Kehrlibrücke müssen völlig überarbeitet und an die neuen Verhältnisse angepasst werden. Für das Baubewilligungsverfahren sind detaillierte Pläne und statische Berechnungen zu erstellen. |
|
 |
[klicken zum Vergrössern] |
| Die Bauausführung dieser Brücke erfordert hohe fachmännische Kenntisse, gute Ausrüstung und Erfahrung. Hier werden wir durch das Bauamt der Gemeinde Engelberg mit Fachleuten Vorort unterstützt (freiwilliger und kostenloser Einsatz!). | |
| nach oben | |
Objekt Nr. 5 - Bödeli / Schwandweid |
|
 |
|
Objekt Nr. 6 - Schwandweid / Schwand |
|
 |
|
Objekt Nr. 9 - Vor Gepslistutz, Schwand |
|
 |
|
| Objekt - Anteli |
|
| Objekt - Ruhebänkli |
|
|
|
